Mappa per orienteering
Sfondo
L’orientamento sportivo consiste nello spostarsi rapidamente tra i punti di controllo su terreni in genere sconosciuti. Ai partecipanti è fornita una mappa estremamente dettagliata dei luoghi, con il grigliato geografico orientato rispetto al nord, usando simboli standard.
I partecipanti utilizzano la mappa per individuare il percorso più rapido per raggiungere i checkpoint, che sono indicati sia sulla mappa sia sul terreno e descritti secondo convenzioni specifiche. Tipicamente, le aree in cui si svolgono le competizioni sono localizzate in aree di campagna e sono rappresentate in mappe dettagliate con caratteristiche della vegetazione, curve di livello e altri particolari.
Mentre l’utilizzo degli strumenti per il rilievo LiDAR si diffonde, anche l’utilizzo di mappe derivate da nuvole di punti LiDAR diventa più comune.
Il progetto
SunCart, una società rumena specializzata in rilievi topografici aerei e terrestri, usa Scanfly LITE per la produzione di mappe per l'orientamento sportivo di alta qualità su tutto il territorio nazionale per conto della Federazione Rumena e delle diverse società sportive che organizzano competizioni locali.Scopo
Il rilievo LiDAR è stato operato con l'intento di generare modelli in 3D delle aree di interesse. Elementi come la densità della vegetazione e gli alberi isolati, i corsi e gli specchi d'acqua, i canali, i pozzi e le cave, le radure, i sentieri e le strade, i terrapieni e le pareti rocciose, le recinzioni e le linee elettriche, gli edifici, le rocce e ogni altro oggetto di interesse, saranno estratti successivamente dalle nuvole di punti.Risultati
Il doppio ritorno e di 16 canali LiDAR dello Scanfly LITE hanno permesso di discriminare efficacemente la vegetazione, il terreno sottostante e gli altri elementi di interesse nell'area di rilievo, permettendo la creazione di mappe digitali di alta qualità a scale comprese tra 1:5000 e 1:10000, con le relative curve di livello.I vantaggi di Scanfly
Ancora una volta, Scanfly si è dimostrato uno strumento affidabile, anche quando le esigenze di rilievo sono particolari. La produzione di mappe per l'orientamento sportivo è solo una delle tante: Scanfly è pronto per il dispiegamento sul campo in pochi minuti e, grazie al processo di lavoro intuitivo, è semplice produrre le nuvole di punti in 3D alla base delle elaborazioni finali in ogni situazione.Informazioni sul progetto
Note
Rilievo: 60 m AGL, velocità 10 m/s
Luoghi: Diversi siti in Romania
Prodotto utilizzato
- Privato: Scanfly LITE
- DJI M600 integration kit
- Privato: Kit per camera Sony α6000

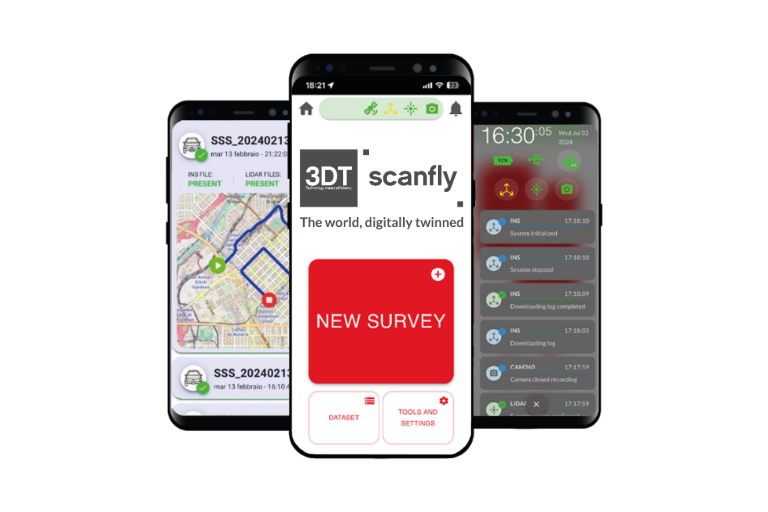

- Web App
- Smart Processing Lidar
